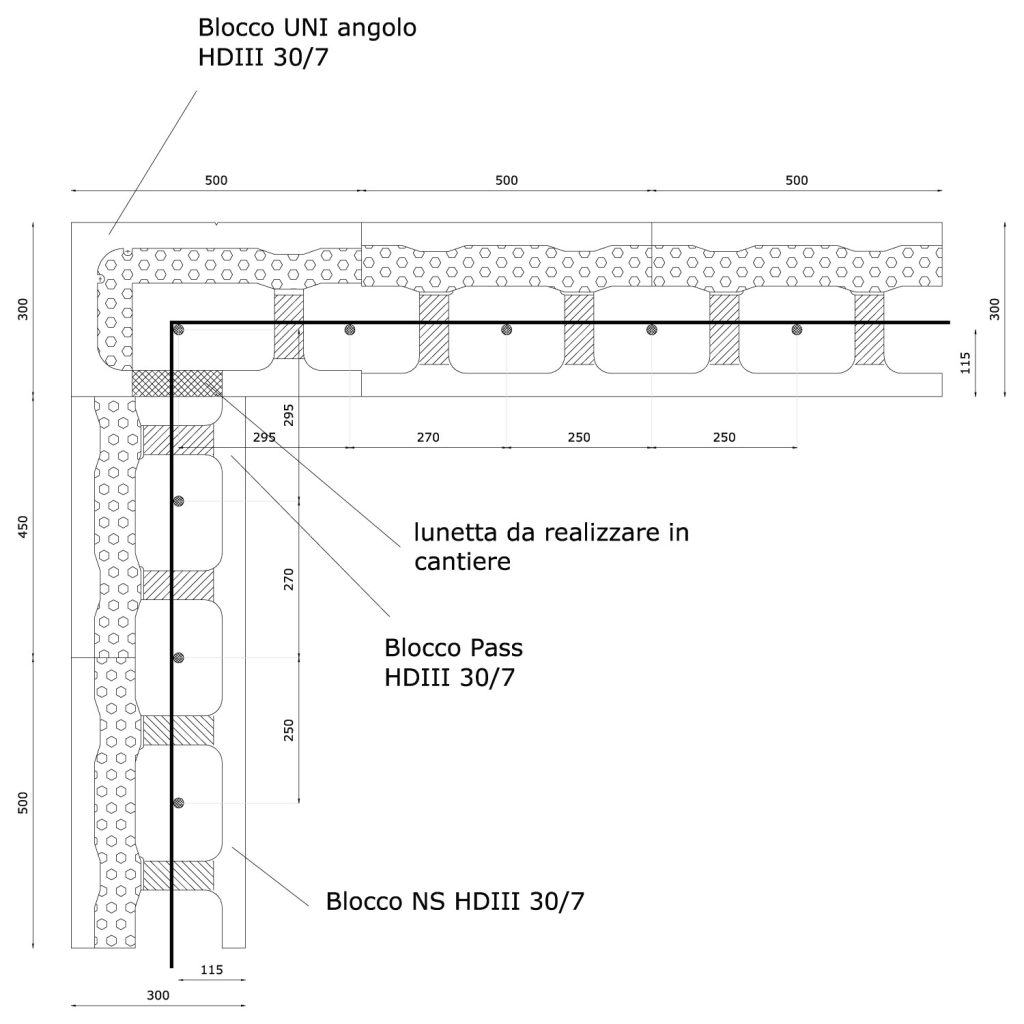

Pieza esquina HDIII 30/7
Esquina con bloques de 30 cm de espesor, se coloca la pieza especial, denominada UNI, en el lado del bloque de 30 cm debe insertarse el bloque largo de 45 cm, denominado PASS, para llevar el módulo a 25 cm (30 + 45 = 75 cm), luego, en ambas direcciones de la pared, se colocan los bloques de 50 cm.
En la siguiente hilada, se coloca el bloque UNI, para cruzar y unir bien la esquina, y se repite la operación mencionada anteriormente (bloque de 45 cm en la dirección del espesor de 30 cm del bloque UNI). Antes de colocar los bloques UNI, es necesario crear una apertura en la parte interior para permitir la unión de la armadura horizontal y el hormigón de las mismas dimensiones de las lunetas de los bloques normales.
Los paquetes de bloques PASS de 45 cm tienen flejes verdes.
Para la siguiente hilada, el bloque UNI debe voltearse y colocarse en sentido cruzado con respecto a la hilada de abajo. Las armaduras son a título indicativo, consultar los diseños ejecutivos redactados por el proyectista de las estructuras para la situación específica.
