Paneles de suelo de fibrocemento
Eliminación de puentes térmicos y acústicos

Los forjados de madera cemento Isotex se utilizan para estructuras horizontales o inclinadas. Tienen un elevado rendimiento de aislamiento termoacústico. Normalmente, los forjados Isotex superponen las paredes realizadas con los bloques Isotex en 3-4 cm para dar continuidad al apoyo y eliminar puentes acústicos y térmicos. Los forjados Isotex están constituidos por paneles preensamblados de madera cemento, de dimensiones de 100x cm (20-25-30-39-49), luces máximas de hasta 6,5 o 7 metros, con fresados horizontales y verticales para eliminar puentes térmicos y acústicos. Los elementos del forjado de madera cemento se combinan utilizando vigas armadas y hormigón y luego se adaptan al centímetro tanto en anchura como en longitud según el proyecto. El forjado deberá completarse en la obra con armadura complementaria de extradós, red de distribución y colada de terminación con losa colaboradora. Los elementos de forjado Isotex también se pueden suministrar como elementos individuales a colocar en la obra. Con los forjados y bloques de encofrado de madera cemento, Isotex proporciona un sistema de construcción completo y extremadamente competitivo en el mercado, que garantiza la máxima seguridad contra incendios, antisísmica, sostenibilidad y un alto grado de rendimiento energético.

Forjado S20

Forjado S25

Forjado S30 (25+5)

Forjado S39

Forjado S49

Descargar el catálogo de productos completo

Ir a las certificaciones

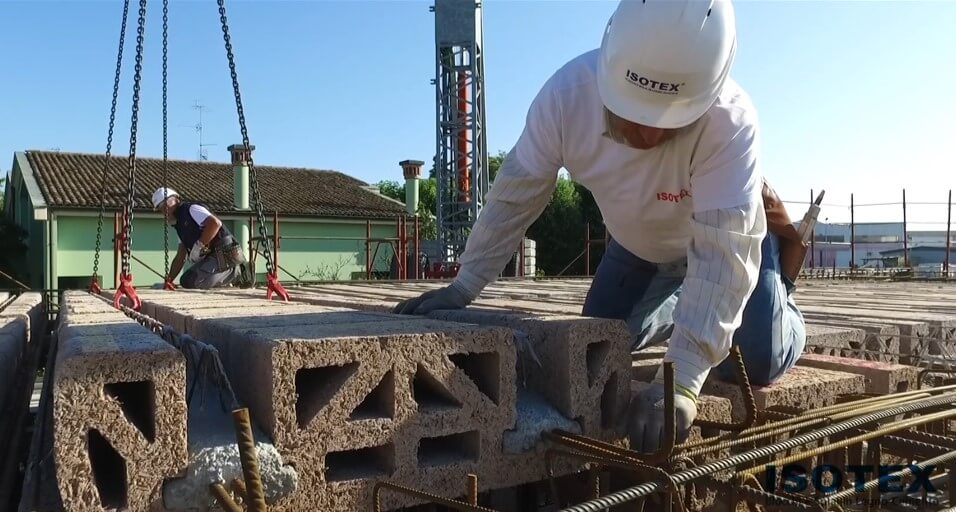

Cómo se colocan los forjados Isotex

La armadura suplementaria se inserta en fábrica, en la cantidad establecida por el proyectista estructural; puede dimensionarse y verificarse con referencia a la sección de terminación. La cooperación entre la colada de terminación y la vigueta colada en fábrica está garantizada por la viga de celosía, que sobresale de la colada de primera fase al menos 4 cm; una limitación adecuada de las tensiones tangenciales de cálculo permite evitar la provisión de armadura específica para cortante.

EI entramado asegura el levantamiento y la colada de relleno de manera absolutamente segura: 1. En la fase de elevación, está sometido a esfuerzo por el peso propio y se considera suspendido en dos puntos situados a L/4 de los extremos. 2. En la fase de colada, se considera dispuesto en apoyos con distancia entre ejes de 170 cm y sometido a esfuerzo por el peso propio y el peso del hormigón fluido.

Existe la posibilidad de crear costillas transversales (perpendiculares al armazón del suelo). Basta con prever el uso de elementos de piñata de madera-cemento rebajados

Enlucidos y acabados

Para las losas intermedias (S20, S25, S30), si eliges un acabado de yeso de 15 mm de espesor (no menos), se recomienda «enterrar» una malla portadora de yeso reforzada con fibras, resistente a los álcalis y con marcado CE, en medio del espesor. Espera 4/5 días, según la estación, antes de aplicar el acabado y espera 4/6 semanas para pintar.

Ten en cuenta las peculiaridades del techo S 39, que por razones térmicas no tiene hormigón en la junta entre paneles, sino juntas. En estas juntas podrían formarse microfisuras, por lo que, para evitar esta posibilidad, recomendamos el uso de placas de yeso como acabado.

Certificaciones y marca CE

Los paneles de forjado Isotex están certificados y cuentan con la marca CE: certificación de resistencia al fuego (REI240); transmitancia térmica (D.M. 26/06/2015); pruebas acústicas en obra según las normativas UNI EN ISO 140 y UNI EN ISO 717; pruebas estructurales; certificaciones de materiales conformes a los requisitos para la bioconstrucción y la etiqueta ambiental de Tipo III-EPD; Certificaciones de producto Eurofins «Indoor Air Comfort GOLD», que acreditan la conformidad del producto con los criterios de bajas emisiones de COV (Componentes Orgánicos Volátiles) respetando las normativas obligatorias de cada país europeo y las etiquetas voluntarias (LEED, BREEAM INTERNACIONAL, etc.).

Especificaciones técnicas

Forjado «ISOTEX» de madera cemento para estructuras horizontales o inclinadas de alto aislamiento termo-acústico, constituido por paneles preensamblados de madera cemento, con dimensiones de 100 x(20-25-30-39) cm, longitud de hasta 6,5-7 m, con fresados horizontales y verticales con eliminación de puentes térmicos y acústicos, con armadura y colada de preparación.
